AN型化工泵

AN系列化工流程泵
AN系列化工流程泵

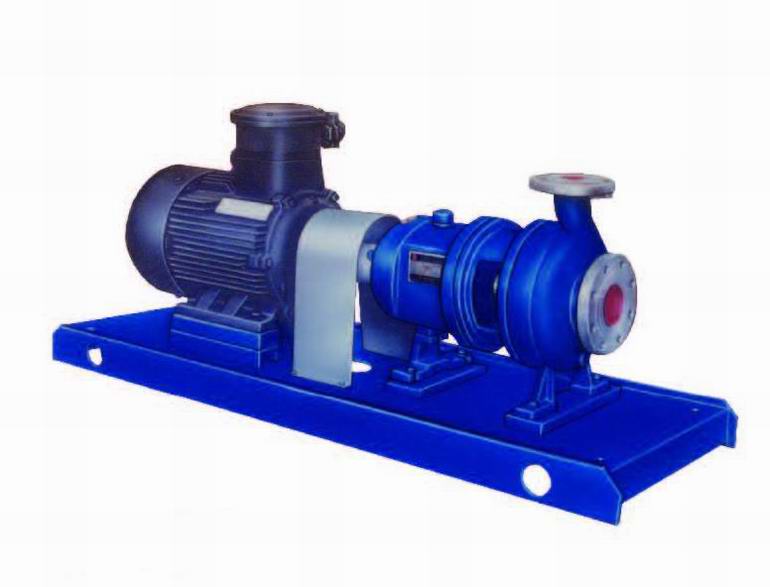

  AN系列化工流程泵,根据不同介质采用多种材质分为ANF型和ANC型。该产品是本公司与上海艾索公司在吸收国际先进泵业技术基础上,按照美国ANSI标准共同研制成功的新一代泵类产品。其性能要求和安装尺寸完全符合美国ANSI B73.1M/B73.2M标准,各项技术指标均已达到国际先进水平。AN系列化工流程泵可与美国GOUDLS公司3196和3198系列、DURCO公司MARKⅢ系列、I.D.P公司CPX系列等泵互换。该产品运行可靠,使用寿命长,操作方便,被广泛应用于化工、石油、医药、冶金、轻工、环保、建筑等行业。

<<点击放大

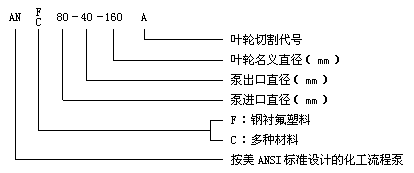

代号说明

材料选用
材料
聚全氟乙丙烯
铸铁
球铁
20合金钢
1Cr18Ni9
1Cr18Ni9Ti
0Cr17Ni12Mo2
00Cr17Ni14Mo2
代号
F46
HT200
QT400
Alloy20
304
305
316
316L
Ti
Ni

性能范围
流量:7-662.2m3/h;扬程:6.7-123.6m;工作压力≤2.5MPa
工作温度:ANF型-20°C-140°C;ANC型-80°C-300°C

设计特点

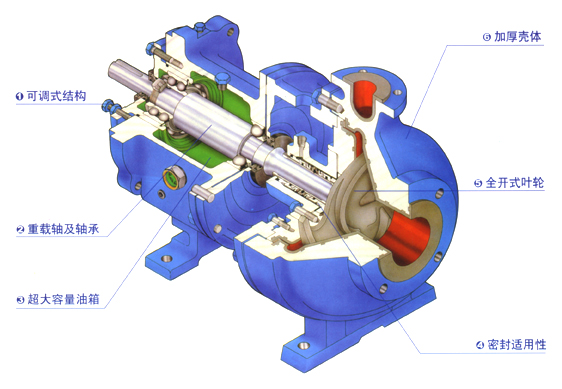

  1. 可调试结构:简单调节机外螺栓即可恢复原有的流量、扬程与效率,从而可长期节约能源及减少零件修理更换。
  2. 重载轴及轴承:临界转速高、刚性强、挠度小、安全可靠。双列推力轴承,轴向位移小,轴承的平均寿命达到10年。
  3. 超大容量油箱:大油量能更好地散热降低油温,轴承运转时温度更低,使用寿命更长。
  4. 密封适用性:标准机械密封设计,配置密封灵活、方便。根据使用工况可配置单端面密封、双端面密封及集装式密封;密封可外装或内装。精心设计的密封腔有助于密封面的润滑与散热,可延长使用寿命。
  5. 全开式叶轮:可输送颗粒、条状或磨蚀性倒挂。磨拓面积比闭式叶轮大一倍,叶轮寿命更长。背叶轮设计降低了径向推力负荷及密封腔压力。氟塑料叶轮内置金属嵌件增强叶轮刚性,与主轴的金属联接确保扭矩传递。
  6. 加厚壳体:采用厚壁设计,可靠性更大,寿命更长。后部拉出式的设计更便于保养。用高压模塑和型槽技术,消除氟塑料衬层的裂纹和脱壳。
ANC型性能参数表
规格型号
流量Q
(m3/h)

扬程H
(m)

转速
(r/min)
效率
(%)
电机功率
(kw)
NPSHr
(m)
电机机座号
(IEC)
重量
(kg)
ANC40-25-150
14.2
26.5
2900
60
2.2
1.5
90L-2
144
ANC80-40-150
28.3
26.5
2900
66
4
2
112M-2
160
ANC80-50-150
47.2
26.5
2900
78
5.5
2.7
132S1-2
196
ANC40-25-200
18.9
52.9
2900
59
7.5
2.4
132S1-2
246
ANC80-40-200
37.8
52.9
2900
63
11
2.2
160M1-2
303
ANC-80-50-200
56.7
52.9
2900
69
15
2.7
160M2-2
353
ANC100-80-200
94.6
52.9
2900
82
30
4
200L1-2
415
ANC50-25-250
18.9
74.1
2900
51
15
1.8
160M2-2
353
ANC80-40-250
37.8
74.1
2900
65
22
2.1
180M-2
417
ANC80-50-250
56.7
74.1
2900
64
30
3.6
200L1-2
479
ANC100-80-250
113.4
74.1
2900
72
45
3.4
225M-2
564
ANC150-100-250
188.6
18.6
1450
78
15
2
160M2-2
457
ANC80-40-330
73.2
123.6
2900
60
55
4
250M-2
650
ANC80-50-330
103.6
115.2
2900
69
55
4.5
250M-2
663
ANC100-80-330
160
83.3
2900
72
75
5
280S-2
854
ANC150-100-330
207
31.7
1450
77
22
2
180M-2
490
ANC200-150-330
378.2
28.7
1450
80
45
2.7
225M-2
710
ANC250-200-330
662.2
28.7
1450
84
55
4.5
250M-2
866
ANC200-150-380
378.2
42.4
1450
83
55
3.6
250M-2
840
ANC250-200-380
662.2
42.4
1450
83
110
6
315S-2
1496

ANF型性能参数表

规格型号
流量Q
(m3/h)

扬程H
(m)

转速
(r/min)
效率
(%)
电机功率
(kw)
NPSHr
(m)
电机机座号
(IEC)
重量
(kg)
ANF80-40-160
25
30
2900
53
5.5
2
132S1-2
140
ANF80-40-160A
20
26
2900
50
4
1.5
112M-2
140
ANF80-40-160B
20
20
2900
51
4
1.5
112M-2M
140
ANF80-40-250
25
70
2900
35
15
1.6
160M2-2M
305
ANF80-40-250A
24
54
2900
36
11
1.6
160M1-2
305
ANF80-40-250B
22
46
2900
36
11
1.3
160M1-2
305
ANF100-80-250
100
70
2900
64
30
3.1
200L1-2
420
ANF100-80-250A
90
62
2900
64
22
2.8
180M-2
420
ANF100-80-250B
85
46
2900
58
15
2.6
160M2-2
420
ANF80-40-160
12.5
8
1450
46
0.75
0.7
802-4
120
ANF80-40-250
12.5
16
1450
33
2.2
1.3
100L1-4
250
ANF100-80-250
50
18
1450
49
4
1.8
112M-4
350
ANF100-80-330
80
33
1450
62
15
1.6
160L-4
450

尺寸图

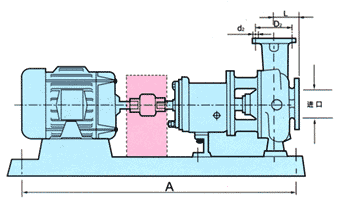

ANF、ANC型安装尺寸
产品型号
底板号
A
(mm)
B
(mm)
X
(mm)
H
(mm)
L
(mm)
ØD1
(mm)
n-Ød1
(mm)
ØD2
(mm)
n-Ød2
(mm)
40-25-150
1#
1080
229
166
132
102
110
4-18
85
4-14
80-40-150
160
8-18
110
4-18
80-40-160
160
8-18
110
4-18
80-50-150
2#
1257
305
160
8-18
125
4-18
40-25-200
110
4-18
85
4-14
80-40-200
3#
1410
381
210
160
8-18
110
4-18
80-50-200
242
160
8-18
125
4-18
100-80-200
4#
1562
280
180
8-18
160
8-18
50-25-250
3#
1410
216
125
4-18
85
4-14
80-40-250
160
8-18
110
4-18
80-50-250
4#
1562
242
160
8-18
125
4-18
100-80-250
280
180
8-18
160
8-18
150-100-250
3#
1410
343
254
240
12-22
180
8-18
80-40-330
4#
1562
267
160
8-18
110
4-18
80-50-330
292
160
8-18
125
4-18
100-80-330
5#
1664
483
318
180
8-18
160
8-18
150-100-330
4#
1562
381
406
368
240
12-22
180
8-18
200-150-330
295
12-22
240
12-22
250-200-330
457
152
355
12-24
295
12-22
200-150-380
295
12-22
240
12-22
250-200-380
5#
1664
483
483
355
12-24
295
12-22
